陶瓷异鞍环

★ 产品概述

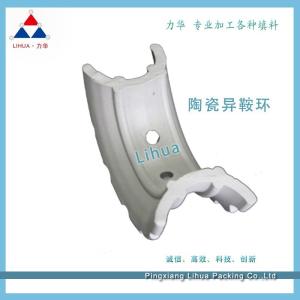

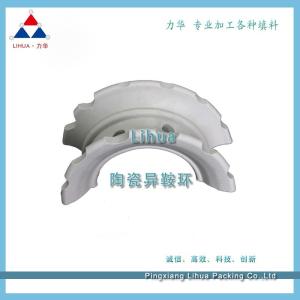

　　 陶瓷异鞍环填料是在矩鞍环填料的基础上加以改进的新型填料，将矩鞍填料的平滑弧形侧面改为锯齿形或纹纹凸起的侧面。这样在填料床层内，增加了填料间接触的空隙，使之更有利于气体和液体在填料层中的流动和扩散，陶瓷异鞍环具有压降低，传质效率高等特点，陶瓷异鞍环广泛应用于硫酸生产的干燥塔和吸收塔中。

 ★ 陶瓷异鞍环几何性能

 ★ 执行标准

     中华人民共和国化工行业标准GB/T 18749-2002 《耐化学腐蚀陶瓷塔填料技术条件》。

陶瓷异鞍环的安装

1、装填程序 安装看起来很简单，将其倒入塔中即可，其实不然，这样简易安装轻者会造成填料填充密度不均，重者可造成金属填料变形，陶瓷异鞍环破碎，从而引起气液不均匀分布，使分离效率下降。

陶瓷异鞍环和非碳钢金属填料，若条件允许，应采用湿法填充。采用湿法填充，

安装支挥板后，往塔内充水，从水面上方轻轻倒入水中，从水中漂浮下落，水面要高出填料1m以上。湿法填充可减少陶瓷三y环填料破损、变形。湿法填充还増加装填料的均匀性，填料用量减少约5％，填料通量増大，压力降减小。在500mm直径塔用Dg38异鞍环采用湿法填充和干法填充进行对比实验，结果表明，采用湿法填充较干法填充少用填料5％，压降下降10％，效率几平相等。因此在通量受限制的场合应尽量采用湿法填充。

采用干法填充应始终从离填料层一定高度倒入，对于大直径塔采用干法采用干法填充应始终从离填料层一定高度倒入，对于大直径塔采用干法填充，有时需人站在填料层上填充。应需注意人不可直接站在填料上，以防填料受压变形及密度不均，可在填料上铺设木板使受力分数。无论采用湿法填充还是采用干法填充，都应由塔壁向中心填充，以防填料在塔壁处架桥，填料不应压迫到位，以防变形密度不均。各段填料安装完毕应检查上端填料是否推平，若有高低不平现象，应将其推平。

安全注意事项

（1）在运输、起吊、装填过程中要轻拿轻放，不要摔打填料桶。

（2）在整个运装过程中，要注意防雨防，严禁雨淋

（3）进炉装填人员进炉前，必须进行氧含量分析，合格后方可进入过滤器。

（4）要及时与外部联系，要有医务、安全人员在场，要有急救措施。

（5）不能有任何物品留在塔内。

（6）在塔内工作时，要严格注意不要损坏内件，配件要装实。

（7）布袋和漏斗连接处要扎紧，以免滑脱伤人

★ 相关技术附件

实用新型专利证书：任意堆叠式填料           专利号：ZL 2018 2 0072713.2

实用新型专利证书: 叶片导流填料             专利号：ZL 2018 2 0071242.3

实用新型专利证书：球形散堆填料             专利号：ZL 2018 2 0071343.0

实用新型专利证书：圆柱状散堆填料           专利号：ZL 2018 2 0071353.8

实用新型专利证书：带导流器的散装填料       专利号：ZL 2018 2 0071361.9

实用新型专利证书：多孔半球组合式散堆填料   专利号：ZL 2018 2 0072711.3

★文件清单

系列质量检测报告：

产品安装及使用维护保养说明；

产品技术说明书：

产品合格证；

★售后服务

1、由销售经理牵头做好售后服务工作。

2、协助用户做好所需产品的选型工作，使用户能采用量质合理的产品。

3、做好每半年一次的用户回访工作，了解用户有关装置的使用情况，及时帮助用户解决有关问题。

4、及时免费提供技术指导和技术咨询。

5、如果产品在使用中出现问题，接到用户通知后，2小时内做出答复，如用户有要求，在两天内派出技术人员和业务人员到现场配合用户处理。
