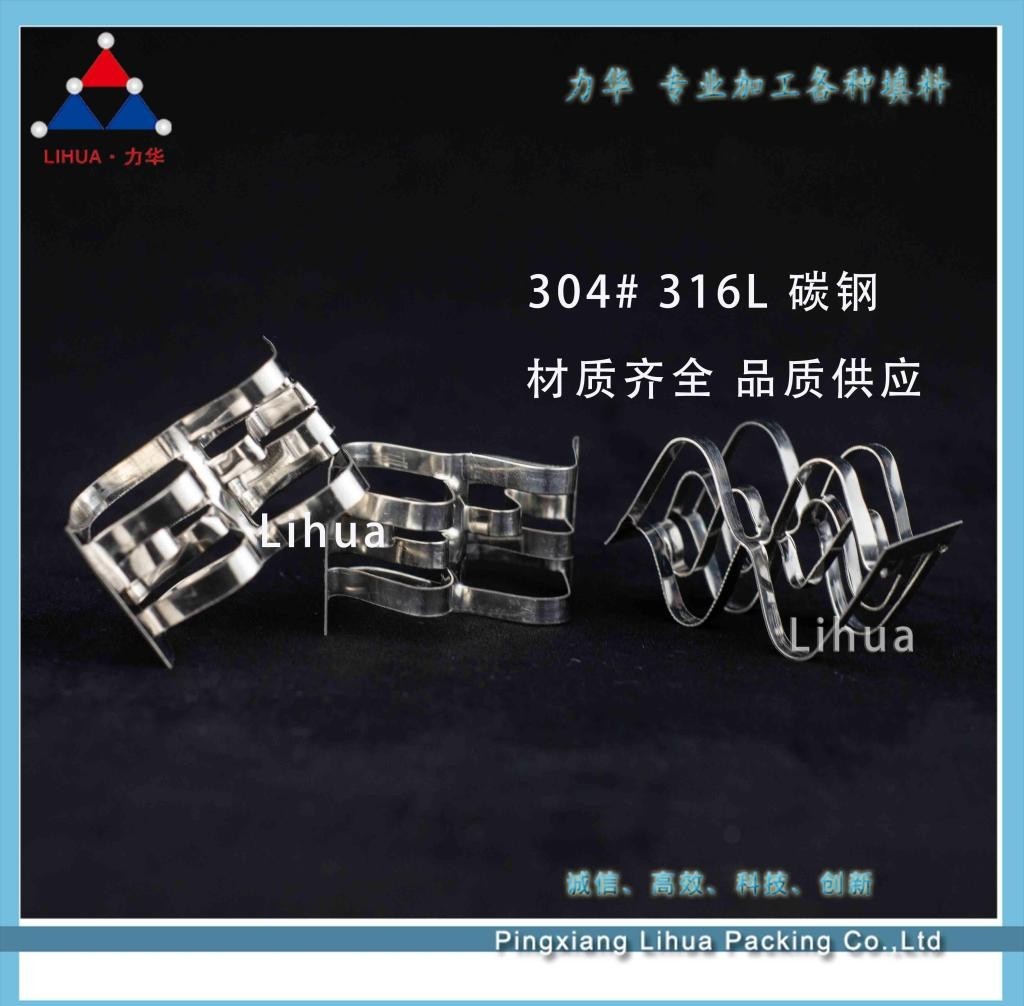

金属双弧环填料

填料的结构可以有很多种变化，为了是可以让填料能够使用在不同的场合。金属双弧环是在阶梯环的基础上进行改进的，取消了之前在环形结构外部添加的翻边，而是把环形结构变成了有弧度的环形，里面的直径多出了几毫米，内部还设计了筋片，如果在反应过程中分子受到了很大的压力，分子运动非常的不规律，双弧环的内部轨道很特别，更符合分子运动的规律，即使是规律性不强的分子流动，也可以把握的很好。能够适应分子直径差距较大的反应，适合乱堆的生产工艺中。

一、产品简介

金属双弧环填料高径比为0.2-0.4，取消了金属阶梯环的翻边，采用内弯弧形筋片来提高填料强度，在乱堆时有序排列，流道结构合理，压降低，在处理能力和传质性能上均有所改善。

二、产品特点

金属双弧环填料是以碳钢、不锈钢及铝合金等材料制成的。金属双弧环广泛应用于石化、化肥、化工、环保、制药、制糖等行业的填料塔中。

三、产品规格

名称 规格 直径×高度×壁厚 比表面积 空隙率 堆积面积 堆积个数 干填料因子双弧环

        Φ25 25×20×0.4 250 93 366 59200 310

Φ38 38×38×0.6 138 95 300 14000 163

Φ50 50×50×0.8 121 95 347 7000 144

Φ76 76×76×1.0 75 95 280 1950 86

四、执行标准

我公司金属双弧环填料严格按照中华人民共和国化工行业标准HG/T21556.4-1995《耐化学腐蚀金属填料技术条件》进行生产。
